亿利达SYWA系列机翼型无蜗壳直联驱动离心风机

　　机翼型无蜗壳直联驱动离心风机

　　叶轮直径: 280~1400mm

　　风量范围: 1000~100000m3/h

　　压力范围: 压力可达2000Pa

　　驱动形式: 直联驱动

　　概述

　　SYWA系列离心式空调风机采用国际同类产品先进技术自行开发生产，通过了 AMCA 国际认证并取得 AMCA 印章。该样本中列出 的 13 种规格风机，流量范围从 500m/h-70000m/h。具有结构紧凑、效率高、噪声低等特点，是各类中央空调机组及其他暖通空调、净化、通风等设备理想的配套产品。

　　产品结构

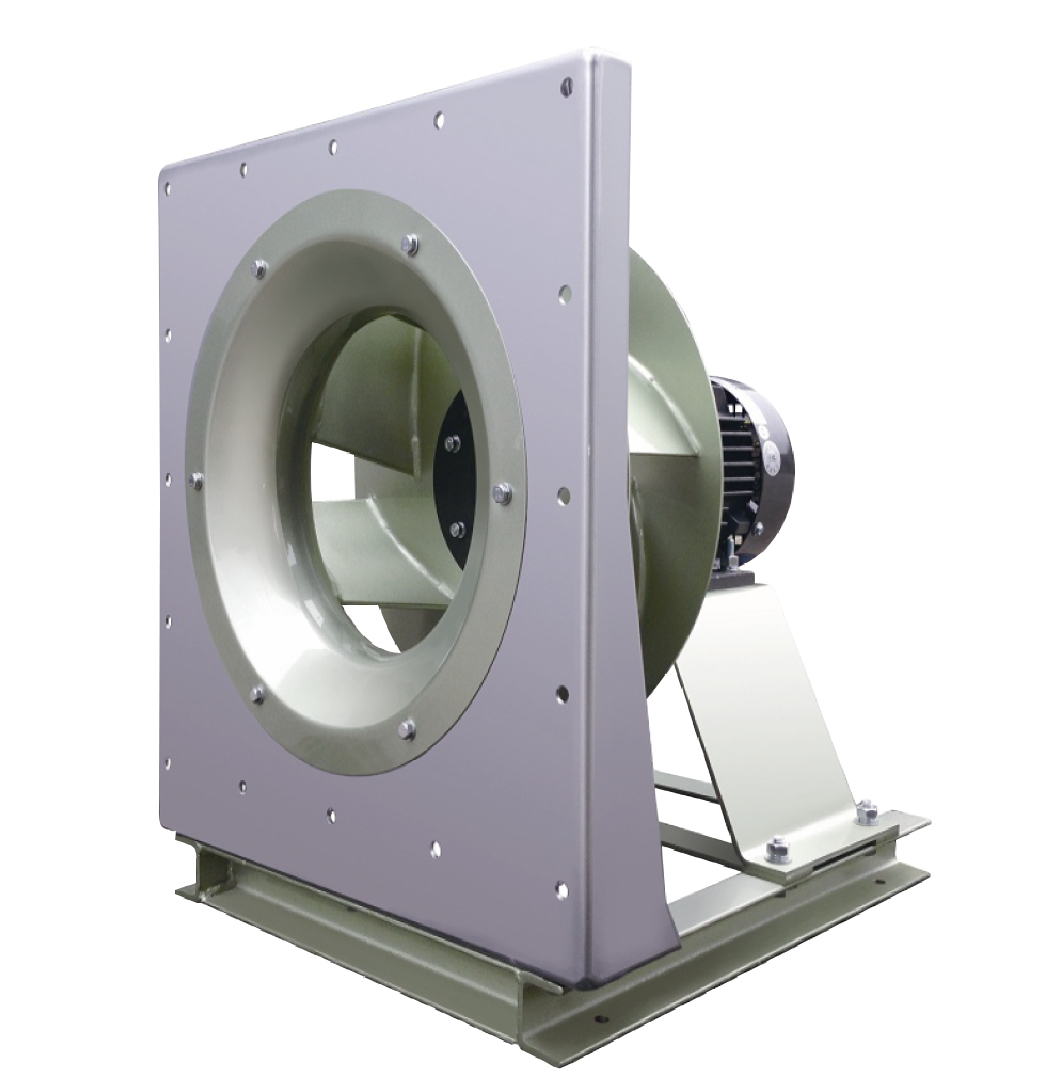

　　SYWA 系列风机主要由叶轮、进风口、进风口定位板、电机支架 构成。风机底座为可选件。风机底座(常规配置不带法兰)构成。

　　1. 叶轮

　　无蜗壳风机叶轮采用优质钢板加工制作，采用符合空气动力学的 机翼型叶片保证了高效率，低功耗的特点。该离心风机采用回转无 叶扩压技术，特性曲线光滑，静压效率高。所有叶轮均按照 ANSI/AMCA204-05 标准运用精确的电子平衡机进行静平衡和 动平衡测试，内控精度达到 G2.5 级或更优水平。

　　2. 进风口

　　无蜗壳风机进风口采用优质钢板或铝合金加工制作，符合空气动 力学的流线型设计，整体拉伸工艺成型。与叶轮配合部分采用二 次翻边工艺，使得气流更加稳定的进入叶轮，减少了压力损失并 提高了风机效率。 叶轮与进风口配合：无蜗壳风机的进风口与叶轮配合部分的轴 向及径向距离是按照空气动力学设计计算，能够提高风机性能稳 定性。

　　3. 进风口定位板

　　进风口面板采用高强度钢板加工制作而成，面板四边采用翻边焊 接工艺并采用加强板与底座连接，增加了面板的强度，使得风机 在运行的时候面板能够承受更大的压力并能降低风机的振动。对 于叶轮直径较大、压力较大的风机安装风机加强支架，能够提高 风机运行的稳定性以及安全性 .

　　4. 风机底座

　　风机底座采用槽钢型材经焊接加工成型，强度高，安装方便。

　　5. 电机支架

　　电机支架结构充分考虑了气流的流道设计，能够减小风机的流动 损失。采用钢板折弯成型，对于受力较大部分有加强板进行加强， 有效提高风机运行的安全性。 轮毂：轮毂采用锥套式或顶丝轴套式结构，保证了叶轮与电机连 接的稳定行，提高风机的运行安全性。

　　6. 电机

　　亿利达风机标配使用全封闭三相鼠笼式电机，符合 IEC 和 EN 标准。标准电机的绝缘等级为 F 级，防护等级为 IP54 以上，B 级 温升。使用环境温度为 -40℃～ +40℃，其它的运行条件见要求。 电机轴承寿命为 L10≥100000 小时。

　　说明

　　1). 订货时须注明风机型号、转速、风量、风压、出风口方向和旋转 方向。若需配套皮带、皮带轮、电机、安装底座等配件及其它特殊 要求可在订货时提出。

　　2). 在安装前应对风机各部件进行检查，对叶轮、主轴和轴承等 主要机件应重点细致检查，如有损伤应修复后再安装使用。

　　3). 检查机壳和其它壳体内部，不应有掉入、遗留的工具和杂物。

　　4). 风机正式运转前，需检查电机的转向是否符合风机转向的要 求。

　　5). 风管与出风口之间应采用软连接，接头不得拉紧。

　　6). 风机安装后用手或杠杆拨动叶轮，检查是否过紧或碰撞现象， 确认无这些现象时方向可进行试转。

　　7). 风机配用电机功率是指在特定工况下，风机内功率加上机械 损失与电机容量安全系数而言，并非出风口全敞开时所需的功 率。为防止电机超功率运行而烧毁，严禁风机出风口或进风口不 接管路或未加外界任何阻力进行空运转。

　　8). 风机在无较大腐蚀性气体、不含酸(碱)性和尘粒物质小于 150mg/m 的气体、-20℃< 温度 <85℃的气体环境下使用，风 机在运输装卸过程中应小心轻放，防止碰撞挤压。
